設備名稱：安全閥密封面全自動研磨機
可實現對閥瓣、閥座的自動化研磨，同時完全采用了自動化的控制單元。提高安全閥密封面的研磨精度，可避免常規研磨中的缺點，同時減輕工作強度，提高工作效率?？商峁┌?a href="http://m.yvls.cn/anquanfajiaoyantai1.htm">全閥校驗臺。
二、適應范圍：
1).各種平面硬密封式安全閥的閥座、閥瓣的研磨。
2).研磨通徑：DN25～DN150mm
1、要求技術參數：
1、粗磨盤直徑：Ø300；
★2、精磨盤直徑：Ø300；
3、研磨通徑：DN25～DN150mm；
4、研磨工位：雙工位；閥座，閥瓣獨立作業
5、研磨膏：280#、400#、600#、800#、2000#；
6、電源：AC220V，50HZ；
7、最小研磨高度：1mm；
8、工件平行度：0.03mm；
9、工件研磨粗糙度：Ra0.8；
10、工件厚度偏差：±0.05mm；
11、閥座研磨電機轉速調整：1250 R/M
12 、閥瓣研磨電機轉速調整：1450 R/M
13、研磨時間設定：1~1799分鐘
14 、閥座研磨壓力設定：0~0.6MPa
15 、閥座和閥瓣研磨轉向設定：正/反轉
16 、閥座研磨機械臂：行程≤345mm,調整角度<30度
17 、研磨頭升降行程：〈35mm，研磨頭采用十字萬向節導向
18) 、設備外形尺寸：1800*600*1600
2、要求技術性能特點：
1、兩工位式研磨，閥瓣和閥座獨立操作研磨，均可以分粗、精研磨；
2、閥瓣研磨工位同時可以對多個閥瓣進行研磨，提高研磨工作效率，閥瓣研磨可以粗研磨與精研磨同工位更換。
3、最大可以同時研磨3個Ø110的閥瓣；
4、閥座研磨與閥瓣研磨可以獨立進行。
壓力開關及安全閥微控綜合試驗臺
壓力開關及安全閥微控綜合試驗臺歸屬于高速動車組制造中心調試車間，用于CRH380B系列動車組檢修項目壓力開關動作值及氣密性功能檢測，安全閥開啟值、關閉值及氣密性功能性檢測。
高壓安全閥定壓校驗臺主要用于安全閥整定壓力調整、整定壓力檢測、密封性能試驗。根據試驗標準：TSGZF001-2006《安全閥安全技術監察規程》、 GB-T12242-2005《壓力釋放裝置性能試驗規范》、 GB-T12241-2005《安全閥一般要求》、 GB-T12243-2005《彈簧直接載荷式安全閥》研發的。
濟南思明特科技有限公司研發的海底閥校驗臺主要用于海底閥結構及材質檢測、兩個進氣口氣密封測試氣開口測試。 設備配置有自動夾緊裝置用于夾緊被測件。系統通過氣控方式或者手動方式夾緊。
參考標準：API 6DSS 水下管道閥門
海底閥校驗臺

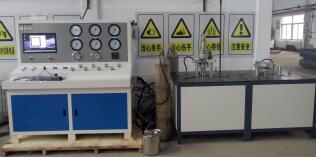

安全閥校驗裝置主要用于DN32~400mm法蘭式安全閥、 ″~ ″螺紋式安全閥、全啟式/微啟式安全閥，常規厚薄法蘭式安全閥、國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥密封性能、起跳壓力、回座壓力等性能測試。
