一、應用范圍：
???????
適用于各種汽車軟管、膠管、空調管、汽車總成等產品的耐壓、爆破性能的測試。用于各種型號的管件的爆裂壓力測定和耐壓時間測定。其廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓?？刂?、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。 本試驗機采用PLC控制方式，觸摸屏操作及顯示，具有自動加壓，自動峰值保持，測試件爆破后自動停機，自動保護等功能。
二、試驗標準 :
膠管爆破試驗臺是按照“EN???? ISO1402-1996/NF T47202-1996 橡膠和塑料軟管組件靜液壓試驗”標準、GB/T5563液壓軟管總成試驗標準制作。軟管的安裝和測試的方法符合“EN ISO1402-1996/NF T47202-1996橡膠和塑料軟管組件靜液壓試驗”標準所規定的內容、設備的性能參數和試驗方法符合GB7939、GB/T5563液壓軟管總成試驗標準中的規定。適合GB383鋼絲編織軟管或GB/T10544各種規格的爆破試驗、各種規格的爆破試驗、泄漏試驗、耐壓試驗等要求。 GBT16897-2010

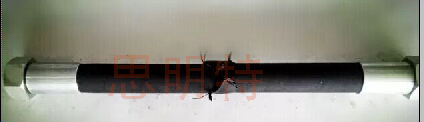

膠管爆破 ：
典型的試驗程序有：
恒速升壓直至爆破；
恒速升壓—保壓—恒速升壓直至爆破；
恒速升壓—保壓—泄壓
恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至爆破；

1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—300Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
5、可根據客戶需求選擇配置便攜式自動記錄儀。
五、型號選擇
產品名稱 |
液壓軟管爆破試驗臺 |
產品型號 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70
SUP_RGXT_120,SUP_RGXT_160,SUP_RGXT_220,SUP_RGXT_300 |
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~300MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
液壓軟管及軟管組合件 |
相關產品
制動軟管膨脹量試驗機
制動軟管膨脹量試驗機主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯等管件的脈沖試驗。參考標準：GB 16897-1997《制動軟管》， GB/T7127.1-2000、GB/T7127.2-2000《液壓制動系統用制動軟管組合件》更多詳細介紹參照 軟管膨脹量試驗機
脈沖疲勞試驗機
脈沖疲勞試驗機用于檢測膠管的脈沖疲勞試驗，可以控制實驗壓力，實驗次數，試驗波形，根據需要可控制環境溫度與介質溫度。試驗介質可為水、油、乳化液等介質。更多詳細介紹參照 脈沖試驗臺
軟管撓曲試驗機
曲撓試驗機參考標準GB 16897-1997《制動軟管》用于檢測軟管在一定壓力的情況下?lián)锨阅??？蓪崟r控制旋轉次數，實驗壓力等數值。更多詳細介紹參照 曲撓試驗臺
???
濟南思明特科技有限公司生產的天然氣cng軟管用于天然氣加氣站、天然氣膠管的水壓測試，實驗壓力可到70MPa，壓力無極可調，保壓不消耗能量?？捎糜诿绹鴓arker膠管的耐壓壓力測試。采用計算機控制，實施顯示壓力曲線，保存試驗數據。更多詳細介紹天然氣加氣站膠管耐壓試驗設備
電腦控制高壓膠管靜壓爆破測試臺采用水等作為試壓介質，可以實現300MPa不同壓力等級的高壓膠管的靜壓強度或密封性試驗 。增壓泵作為壓力源，試驗壓力300Mpa，輸出壓力無極可調，在一定范圍內，升壓速率可以自主設定，液壓部件選用不銹鋼材質，使用壽命長，安全可靠。
電池殼體蓋帽爆破試驗機主要用于電池殼體、蓋帽的耐壓爆破試驗檢測。本試驗機動力源為壓縮空氣，輸出試驗壓力與氣源壓力成比例，可通過調節氣源壓力得到試驗壓力。用戶可根據需求選擇計算機控制。 系統配置有自動夾緊裝置用于被測件的自動夾緊測試。

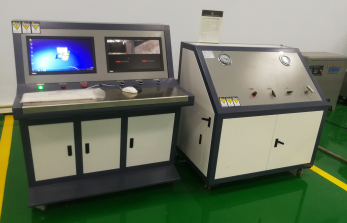

非金屬復合管管材爆破試驗機主要用于非金屬符合管材的耐壓爆破試驗。本試驗機實現計算機控制功能，滿足自由設定功能，充液排氣時間、保壓時間、試驗壓力，試驗過程中 設定單段保壓測試，也可以保壓或測泄漏后直接爆破，升壓速度能保持恒定，可實現無級調節，升壓速度可設定；保證測試時的精度。
