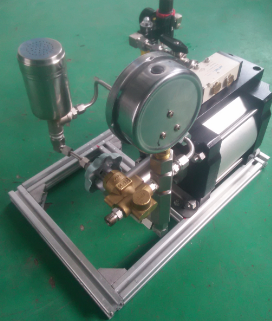

思明特色譜裝柱機采用高壓氣動增壓原理，通過將要充裝的液體放置在罐內進行混合，然后通過高壓的氣動泵將液體進行增壓并打入到柱子中，系統配置有連接柱子的過渡接頭。系統采用0.6Mpa壓縮空氣驅動，壓力可以無極可調，并配置有壓力表以及截止閥閥門。可根據需要配置靜音空氣壓縮機提供色譜裝柱機的動力源。
該機是濕法填充高效液相色譜柱的專用設備。并配有不同規格接頭，可填裝不同型號的液相色譜柱。
具體壓力和流量參數如下：
驅動氣體壓力6BarM系列增壓泵參數表 |
型號 |
增
壓
比 |
出口
壓力
(bar)* |
入
口
A |
出
口
B |
輸出壓力巴 |
| 0 |
50 |
100 |
150 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
| SG40 |
40:1 |
320 |
1/2' |
3/8' |
4.71 |
4.02 |
3.04 |
1.98 |
0.89 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| SG64 |
64:1 |
512 |
1/2' |
3/8' |
3.01 |
2.95 |
2.87 |
2.06 |
1.13 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| SG80 |
80:1 |
640 |
1/2' |
3/8' |
2.44 |
2.35 |
2.12 |
1.76 |
1.03 |
0.65 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| SG100 |
100:1 |
800 |
1/2' |
3/8' |
1.92 |
1.88 |
1.83 |
1.78 |
1.12 |
0.75 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| SG130 |
130:1 |
1040 |
3/8' |
3/8' |
1.47 |
1.45 |
1.38 |
1.26 |
1.11 |
0.63 |
0.52 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
| SG175 |
175:1 |
1400 |
3/8' |
3/8' |
1.08 |
1.02 |
0.97 |
0.85 |
0.81 |
0.78 |
0.65 |
0.34 |
0.02 |
0 |
? |
? |
? |
? |
? |
? |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓 Pa=6bar·Ps=8bar

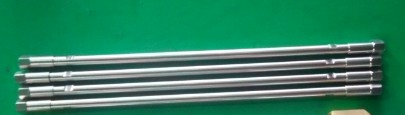

色譜柱子的規格如下
?名稱 |
規格型號 |
長度規格
mm |
|
材質 |
備注 |
|
316L不銹鋼 |
|
分析型色譜柱管￠4.6系列 |
S-4.6/50 |
￠4.6x50 |
|
S-4.6/100 |
￠4.6x?100 |
|
S-4.6/150 |
￠4.6x?150 |
|
S-4.6/200 |
￠4.6x?200 |
|
S-4.6/250 |
￠4.6x?250 |
|
S-4.6/300 |
￠4.6x?300 |
|
注：配置：一只空柱管，兩個螺絲，兩個篩板篩板精度：5-3um
用于填裝高效液相色譜使用的分析柱或者制備柱。
輸出壓力：0-100MPa
輸出流量：不小于500 ml/min
勻漿缸罐：50ml（裝分析柱），1支；配200ml（裝制備柱），1支； 相關支架及接頭不少于2套。
特點
- 自動保壓：工作時，迅速往復工作，隨著輸出壓力接近設定壓力值泵的往復運動速度減慢直至停止。并保持這個壓力，此時消耗能量很小，無熱量產生，無零件運動。當壓力平衡打破后，高壓液壓泵自動開始工作到下一個平衡。
- 具有防爆功能，無需電力或電線連接。
- 結構小巧，重量輕，壓力高，升壓快，回壓小，結構簡單，維修使用方便，外型美觀，不受天氣變化影。 壓力誤解可調。保壓不消耗能量。重量在20kg內
液相色譜裝柱機主要用于色譜柱的裝填，配備各種規格的接頭，可填裝不同型號的液相色譜柱。配備思明特高壓泵，驅動壓力0.2~0.7Mpa，高輸出壓力可達到140Mpa，本設備體積小便于攜帶，結構簡單操作方便。
在使用色譜裝柱機時，需要注意以下幾點：
- 確認色譜儀器的型號和規格是否與色譜柱相匹配，以確保兼容性和使用效果。
- 仔細檢查色譜柱的柱體、接頭和密封件是否完好，如有破損或泄漏應及時更換。
- 在裝柱過程中，需要控制裝柱速度和柱座壓力，避免過快或過慢導致柱床填充不均勻或損壞色譜柱。
- 在裝柱完成后，需要對色譜柱進行必要的清洗和檢查，以確保其性能和使用壽命。
